Matlab’da Grafiğe Yazı Eklenmesi (text, gtext)

Çizdirdiğimiz bir grafiğe yazı eklemek isteyebiliriz. Matlab’da grafiğe yazı eklemek için 2 farklı komut vardır:

Bu bölümde text ve gtext komutunun kullanımını öğreneceğiz.

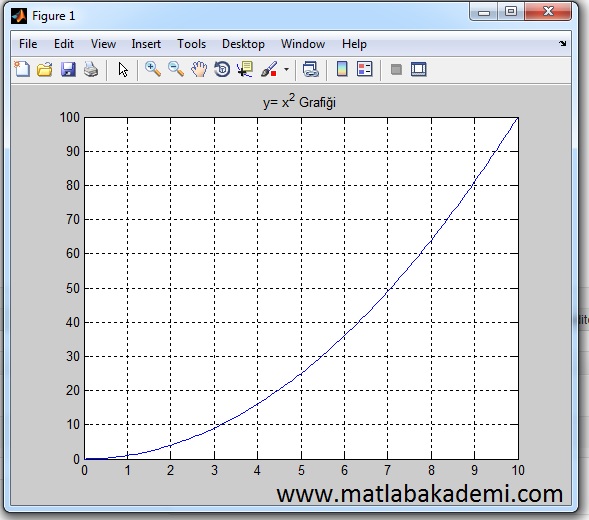

İlk önce örnek bir grafik çizelim.

Örnek:

y = x^2’nin grafiğini çizelim.

>> x =0:0.1:10;
>> y = x.^2;
>> plot(x,y)
>> title(‘y= x^2 Grafiği’)
>> grid

Şimdi mevcut grafiğimiz üzerine yazı eklemek isteyelim.

Ekleyeceğimiz yazı grafiğin üst kısmı için ‘1. bölge’, alt kısmı için de ‘2.bölge’ olsun.

Matlab text komutu:

text komutunun genel kullanım formatı

text(x kordinati, y kordinatı, ‘Yazı’)

Yukarıdaki örneğe aşağıdaki komut satırlarını ekleyelim:

>> text(2,50,’1.Bölge’)
>> text(7,35,’2.Bölge’)

Grafikten görüleceği üzere ‘1. Bölge’ yazısını (2,50) koordinatlarına, ‘2. Bölge’ yazısını da (7,35) koordinatlarına koydu.

Matlab’da grafiğe yazı eklemenin diğer bir yolu da gtext komutudur.

Matlab’da gtext komutunu kullanarak grafiğe yazı eklemek için text komutundan farklı olarak yazının koordinatlarını girmek gerekmez.

Örnek:

x =0:0.1:10;
y = x.^2;
plot(x,y)
title(‘y= x^2 Grafiği’)
grid
gtext(‘1.Bölge’)
gtext(‘2.Bölge’)

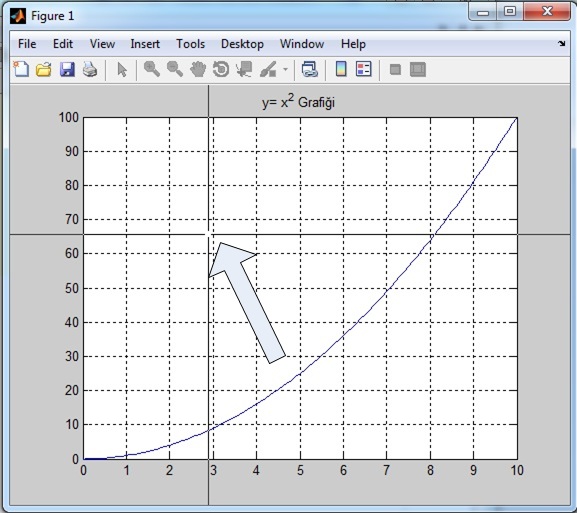

Örnekte kod çalıştırıldığında aşağıdaki pencere gelir.

Açılan pencerede Matlab fare ile bir noktayı tıklamanızı beklemektedir.

İlk tıkladığınız yere ‘1. Bölge’ ve ikinci tıkladığınız yere de ‘2. Bölge’ yazacaktır.
